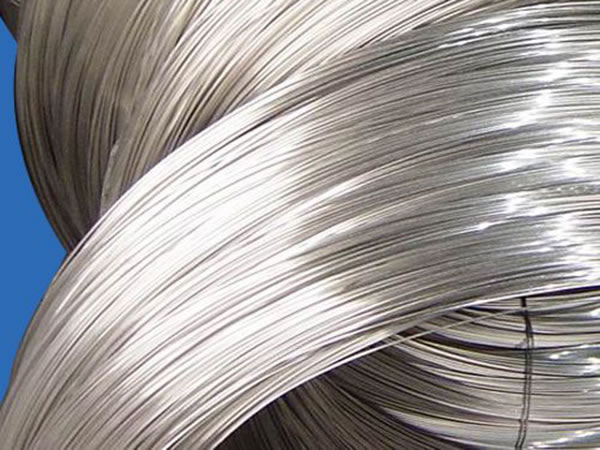

Alambre de núcleo ACSR

Perfil: Los alambres de acero galvanizado de alta tensión o de núcleo de ACSR pueden suministrarse como un alambre único o también en siete hilos. Es fabricado conforme a varias normas internacionales para satisfacer las necesidades de los clientes.
MAterial: acero alto en carbono
Diámetro: 1.25-4.77mm

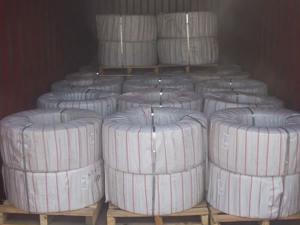

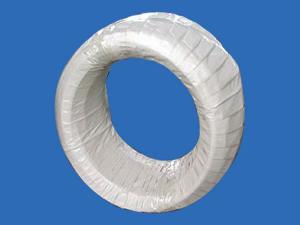

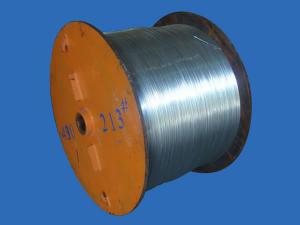

Embalaje: en bobinas, en carretes
Estándar ASTM B498, IEC60888, IS 398 - Parte II, etc.

Aplicación

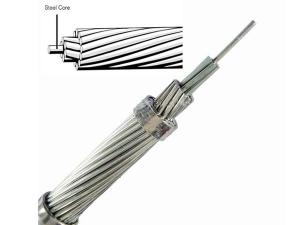

El alambre de núcleo de ACSR se utiliza para reforzar los conductores de aluminio utilizados en la distribución y la transmisión de electricidad.

El servicio personalizado se provee según los requisitos reales del cliente.

Parámetros técnicos de alambre con núcleo de ACSR

	IS		BS	ASTM	IEC
ACSR	398 Part II	398 Part V	EN 50189	B-498	888 Regular
Year	1996	1996	2000	1993	1987

IS 398 - Part II

Diámetro:	Tolerancia	Sección	Aprox.	Carga de rotura KN*	Recubierto de ZN
		Vista en corte	Peso	Carga de rotura KN*	Recubierto de ZN
		área		Antes	Mínimo	Número de CuSO4 5H2O Prueba de inmersión
				Atadura	Peso del recubrimiento	Número de CuSO4 5H2O Prueba de inmersión
mm	mm	mm²	kg/km		g/m2	mín.
1.5	/-0.03	1.767	13.78	2.46	190	2
1.57	/-0.03	1.936	15.1	2.7	190	2
1.96	/-0.04	3.017	23.53	4.2	210	2
2.11	/-0.04	3.497	27.27	4.6	210	2
2.3	/-0.05	4.155	32.41	5.46	230	2-½
2.59	/-0.05	5.269	41.09	6.92	230	2-½
3	/-0.06	7.069	55.13	9.29	240	3
3.18	/-0.06	7.942	61.95	10.43	250	3
3.35	/-0.07	8.814	68.75	11.58	250	3
3.53	/-0.07	9.787	76.34	12.86	250	3
4.09	/-0.08	13.14	102.48	17.27	275	3-½

* 1 KN = 101.0 kg.

IS 398 - Part V
Propiedades mecánicas

Diámetro nominal	Tolerancia del calibre	Área seccional transversal	Masa	Carga de rotura KN*		Recubierto de zinc	Nº de 1 mín. cudips
mm	mm /-	mm²	Kg/km	KN	Kg/mm²	g/m²	1 min
3.53	0.07	9.787	76.34	12.86	1312	250	3
2.3	0.05	4.155	32.41	5.63	574	230	2-½
2.54	0.05	5.067	39.52	6.87	700	230	2-½

ASTM B498 - 93 Norma de recubrimiento de ASTM clase A

Diámetro nominal		Tolerancia del calibre		resistencia límite a la tracción mín.		Estrés al 1% Extensión mín.		% de Elongación mín.	Recubrimiento de Zinc mín.	Diámetro de mandril del envoltorio
Desde	A - Incl.		-	MPa	Kg/mm²	MPa	Kg/mm²	GL = 250 mm	g/m²	mm
1.27	1.521	0.038	0.025	1450	148	1310	133	3	183	3d
1.524	1.902	0.038	0.025	1450	148	1310	133	3	198	3d
1.905	2.283	0.038	0.025	1450	148	1310	133	3	214	3d
2.286	2.639	0.051	0.051	1410	144	1280	130	3.5	229	4d
2.642	3.045	0.051	0.051	1410	144	1280	130	3.5	244	4d
3.048	3.553	0.076	0.051	1410	144	1240	126	4	259	4d
3.556	4.569	0.102	0.076	1380	141	1170	119	4	274	5d
4.572	4.822	0.102	0.076	1380	141	1170	119	4	305	5d

Recubrimiento de Zinc - BS 443: 1982

Diámetro nominal mm		Recubrimiento de Zinc mín.	Número mín. de inclinaciones
Desde	- incl. a	g/m²	1 minuto
1.24	1.32	170	2
1.32	1.55	180	2
1.55	1.8	200	2
1.8	2.24	215	2
2.24	2.72	230	2-½
2.72	3.15	240	3
3.15	3.55	250	3
3.55	4.25	260	3
4.25	5	275	3-½
5	5.5	290	3-½

Comisión Electrotécnica Internacional - IEC 888- 1987 - RECUBRIMIENTO CLASE 1
Grado Regular

Recubrimiento de Zinc - BS 443: 1982

Diámetro nominal mm		Tolerancia de calibre mm	Resistencia límite a la tracción mín.		Estrés al 1% Extensión mín.		% de elongación mín.	TORSIÓN	Recubrimiento de Zinc mín.	Diámetro de mandril del envoltorio
Desde	A - Incl.	/-	N/mm²	Kg/mm²	N/mm²	Kg/mm²	GL=250mm	GL=100xd	g/m²	(X x OD)
1.24	1.5	0.03	1340	137	1170	119	3	18	185	1
1.5	1.75	0.03	1340	137	1170	119	3	18	200	1
1.75	2.25	0.03	1340	137	1170	119	3	18	215	1
2.25	2.75	0.04	1310	134	1140	116	3	16	230	1
2.75	3	0.05	1310	134	1140	116	3.5	16	230	1
3	3.5	0.05	1290	132	1100	112	3.5	14	245	1
3.5	4.25	0.06	1290	132	1100	112	4	12	260	1
4.25	4.75	0.06	1290	132	1100	112	4	12	275	1
4.75	5.5	0.07	1290	132	1100	112	4	12	290	1

Anbao es el fabricante y proveedor líder de alambres de metal en China. Nuestros productos – alambre de núcleo ACSR, alambre de aluminio anodizado, alambre de acero inoxidable están fabricados en estricta conformidad con los principales estándares internacionales. Si está interesado en los equipos de producción de concreto, no dude en contactar con nosotros.

Alambre de núcleo ACSR

Alambre conductor trenzado, material de núcleo conductor, alambre de acero reforzado y conductor de aluminio
